Opracował: dr inż. Bogusław Madej
Część 4 Umowy ADR stanowi operacyjne serce całego systemu bezpieczeństwa przewozu towarów niebezpiecznych, transformując teoretyczne zasady klasyfikacji w praktyczne instrukcje pakowania oraz szczegółowe wymagania dotyczące stosowania cystern. W przeciwieństwie do wcześniejszych części umowy, które skupiają się na identyfikacji i kategoryzacji zagrożeń, część 4 dostarcza konkretnych rozwiązań technicznych, determinujących sposób przygotowania towarów do przewozu oraz wyboru odpowiednich środków transportu. Znajomość przepisów części 4 jest kluczowa dla nadawców planujących operacje pakowania, przewoźników dobierających właściwy tabor oraz wszystkich uczestników łańcucha transportowego odpowiedzialnych za fizyczne przygotowanie przesyłek. Niniejszy artykuł prezentuje systematyczne omówienie najważniejszych elementów części 4 umowy ADR w oparciu o aktualne przepisy prawne, koncentrując się na praktycznych aspektach implementacji wymagań pakowania i stosowania cystern.
Zgodnie z przepisem 1.1.1 umowy ADR, załącznik A składa się z części od 1 do 7, przy czym część 4 zatytułowana "Przepisy dotyczące stosowania opakowań i cystern" stanowi praktyczne narzędzie implementacji wymagań bezpieczeństwa określonych w częściach wcześniejszych. Część ta bezpośrednio odnosi się do zapisów artykułu 2 umowy, który w punkcie (b) wskazuje na konieczność określenia warunków przewozu, w szczególności dotyczących stosowania opakowań oraz cystern.
Część 4 umowy ADR składa się z trzech głównych działów systematycznie regulujących różne aspekty przygotowania towarów do przewozu:
Zgodnie z przepisem 4.1.1.1, materiały niebezpieczne powinny być pakowane w opakowania dobrej jakości, łącznie z DPPL i opakowaniami dużymi, które powinny być wystarczająco mocne, aby wytrzymywały wstrząsy oraz czynności ładunkowe występujące normalnie podczas przewozu. Czynności te obejmują przemieszczanie pomiędzy jednostkami transportowymi i pomiędzy jednostkami transportowymi a magazynami, jak również każde zdjęcie z palety lub wyjęcie z opakowania zbiorczego w celu dalszego przenoszenia ręcznego lub mechanicznego.
Opakowania, łącznie z DPPL i opakowaniami dużymi, powinny być wykonane i zamykane w taki sposób, aby w stanie gotowym do przewozu uniemożliwiały jakikolwiek ubytek ich zawartości w normalnych warunkach przewozu (4.1.1.1). Warunki te obejmują:
Zgodnie z przepisem 4.1.1.2, części opakowań, łącznie z DPPL i opakowaniami dużymi, które bezpośrednio stykają się z materiałami niebezpiecznymi:
W razie potrzeby, części opakowań powinny być pokryte odpowiednią wykładziną lub poddane odpowiedniej obróbce chemicznej.
Zgodnie z przepisem 4.1.1.3, każde opakowanie, łącznie z DPPL i opakowaniami dużymi, z wyjątkiem opakowań wewnętrznych, powinno być zgodne z typem konstrukcji zbadanym z wynikiem pozytywnym zgodnie z odpowiednimi wymaganiami. Wymagania te określone są w przepisach:
Zgodnie z przepisem 4.1.1.4, jeżeli opakowania napełniane są cieczami, to należy pozostawić wolną przestrzeń gwarantującą, że nie nastąpi ubytek cieczy, ani trwałe odkształcenie opakowania w wyniku powiększenia się objętości cieczy pod wpływem temperatury. Maksymalny stopień napełnienia w temperaturze 15°C powinien być określony według wzorów:
Zgodnie z przepisem 4.1.1.5, opakowania wewnętrzne powinny być umieszczane w opakowaniach zewnętrznych w taki sposób, aby w normalnych warunkach przewozu uniknąć ich rozbicia, przedziurawienia lub przedostania się ich zawartości do opakowania zewnętrznego. Szczególne wymagania dotyczą:
Zgodnie z przepisami działu 4.1.4, instrukcje pakowania podzielone są na trzy główne kategorie:

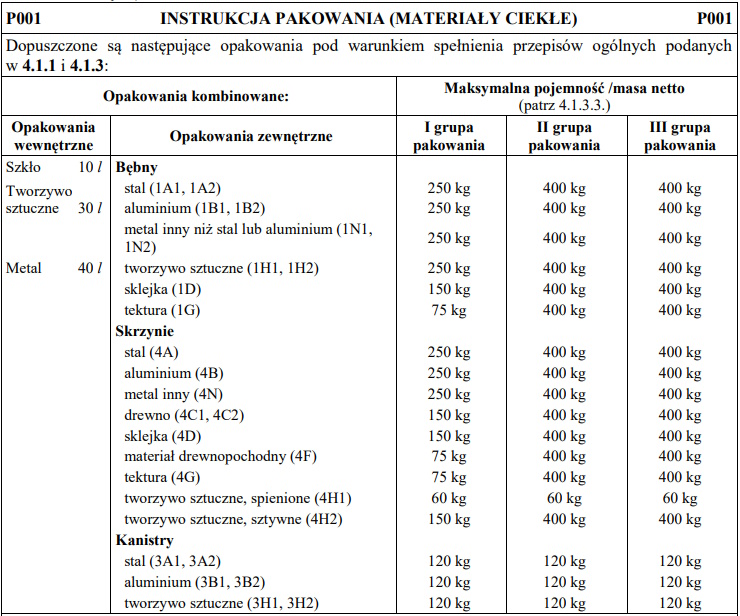

Instrukcja P001 ma zastosowanie do materiałów ciekłych należących do grup pakowania I, II i III. Dopuszcza stosowanie różnych typów opakowań:
Przykład
Instrukcja P002 reguluje pakowanie materiałów stałych należących do grup pakowania I, II i III. Umożliwia stosowanie:
Instrukcja P200 dotyczy pakowania gazów w naczynia ciśnieniowe. Określa wymagania dotyczące:
Instrukcja P520 reguluje szczególne wymagania pakowania materiałów samoreaktywnych klasy 4.1 oraz nadtlenków organicznych klasy 5.2. Uwzględnia konieczność:
Zgodnie z przepisem 4.2.1.1, cysterny przenośne do przewozu materiałów klasy 1 oraz klas od 3 do 9 powinny spełniać wymagania projektowe, konstrukcyjne, wyposażeniowe, badawcze oraz oznakowania określone w dziale 6.7.2. Cysterny te powinny być zabezpieczone podczas przewozu przed uszkodzeniem strukturalnym i operacyjnym.
Materiały chemicznie niestabilne są dopuszczone do przewozu w cysternach przenośnych tylko wówczas, gdy zastosowano niezbędne środki zapobiegające ich niebezpiecznemu rozkładowi lub polimeryzacji podczas przewozu (4.2.1.3). Dodatkowo:
System instrukcji dla cystern przenośnych obejmuje następujące kategorie:
Każda instrukcja określa minimalne ciśnienie próbne, minimalną grubość ścianki oraz wymagania dotyczące urządzeń obniżających ciśnienie.

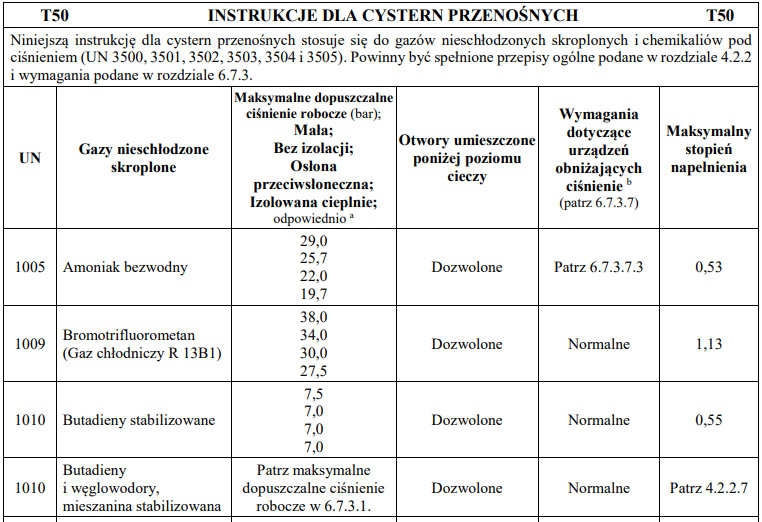

Przykład instrukcji T
Zgodnie z przepisem 4.3.1, przepisy działu 4.3 dotyczą stosowania cystern stałych (pojazdów-cystern), cystern odejmowalnych, cystern typu nadwozie wymienne i kontenerów-cystern ze zbiornikami metalowymi do przewozu materiałów niebezpiecznych klas od 1 do 9. Przepisy te obejmują również pojazdy-baterie i wieloelementowe kontenery do gazu (MEGC).
Zgodnie z przepisem 4.3.2.1, przewóz danego materiału niebezpiecznego w cysternie jest dozwolony tylko wówczas, gdy kod cysterny jest podany w kolumnie (12) tabeli A w dziale 3.2. Dodatkowo muszą być spełnione wszelkie przepisy szczególne podane w kolumnie (13) tej tabeli.
Stopień napełnienia cystern dla materiałów ciekłych obliczany jest według wzoru określonego w przepisie 4.3.2.2:
Stopień napełnienia = 98 / [1 + α (50 - tf)]
gdzie: α - średni współczynnik objętościowej rozszerzalności cieczy, tf - średnia temperatura cieczy podczas napełniania
Zgodnie z przepisem 4.3.3.1.1, dla gazów klasy 2 stosuje się czterelementowy kod cysterny:
Dla materiałów klas od 3 do 9 stosuje się kod składający się z czterech elementów (4.3.4.1.1):
System hierarchii cystern umożliwia stosowanie cystern o wyższym poziomie bezpieczeństwa niż minimalnie wymagany. Hierarchia dla klas 3-9:
Zgodnie z działem 4.1.5, przepisy szczególne pakowania oznaczane kodami alfanumerycznymi mogą modyfikować ogólne wymagania pakowania. Podstawowe kategorie obejmują:
Zgodnie z przepisami działu 4.2, niektóre materiały wymagają kontroli temperatury podczas przewozu. Dotyczy to szczególnie:
Wszystkie typy cystern podlegają obowiązkowym badaniom okresowym zgodnie z przepisami:
Część 4 umowy ADR stanowi kompleksowy przewodnik praktycznego zastosowania wymagań bezpieczeństwa w przewozie towarów niebezpiecznych, przekładając teoretyczne zasady na konkretne rozwiązania techniczne i proceduralne. Przedsiębiorcy działający w branży transportowej powinni w pierwszej kolejności opanować system instrukcji pakowania zawartych w dziale 4.1, szczególnie właściwą interpretację kodów P, IBC i LP oraz zasady wyboru odpowiedniego typu opakowania. Kluczowe znaczenie ma przestrzeganie przepisów dotyczących stopnia napełnienia opakowań i cystern, które bezpośrednio wpływają na bezpieczeństwo przewozu poprzez uwzględnienie rozszerzalności temperaturowej materiałów. Praktyczne zastosowanie przepisów części 4 wymaga systematycznego podejścia - rozpoczynając od identyfikacji właściwej instrukcji w tabeli A działu 3.2, poprzez dobór odpowiedniego typu opakowania lub cysterny, aż po zastosowanie wszystkich wymaganych przepisów szczególnych. Szczególną uwagę należy zwrócić na system kodowania i hierarchii cystern, który umożliwia optymalne dopasowanie środka transportu do przewożonego materiału przy zachowaniu najwyższych standardów bezpieczeństwa. Regularne aktualizowanie wiedzy o zmianach w instrukcjach pakowania oraz właściwa interpretacja kodów cystern stanowi niezbędny element profesjonalnego zarządzania operacjami przewozu towarów niebezpiecznych.
